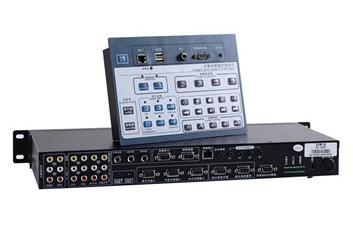

AV-3900是一款高集成的中控係統產品。該產品不僅可以進行AV/VGA信號的切換,而且可以對多種控製端口編程。它集中係統、矩陣和電源控製器的功能於一體,性能穩定,能夠勝任電教室和多媒體會議室等中小型係統工程。采用1U緊湊結構設計,控製麵板使用防火PC材料,可以嵌入桌麵,也可以安裝牆上。
麵板表麵尺寸219×143mm,
麵板開孔尺寸202×139mm。
|
視頻 |
|
|
增益 |
0 dB |
|
帶寬 |
100MHz (-3dB),滿載。0 - 60MHz : ≤+0.1dB--0.1dB |
|
分離度 |
-50dB @5MHz, -45dB@10M, |
|
切換速度 |
200 ns(最長時間) |
|
信號類型 |
複合視頻(CVBS) |
|
輸入接口 |
4路RCA |
|
輸出接口 |
2路RCA |
|
最小/最大電平 |
2.0V p-p |
|
阻抗 |
75 Ω |
|
音頻 |
|
|
增益 |
0dB |
|
頻率響應 |
20 Hz ~ 20 kHz, ±0.05DB |
|
總諧波失真+噪聲 |
0.03% @ 1 kHz (額定電壓下) |
|
信噪比(S/N) |
>80dB |
|
立體聲分離度 |
<-80dB @ 1 kHz,滿載 |
|
共態抑製比(CMRR) |
>75dB @: 20 Hz ~ 20 kHz |
|
信號類型 |
立體聲,不平衡接法 |
|
輸入接口 |
4路RCA 2路3.5MM立體聲接口 |
|
輸出接口 |
2路RCA |
|
阻抗 |
輸入:>10 kΩ(不平衡),輸出:50 Ω (不平衡) |
|
電腦信號 |
|
|
輸入接口 |
3路VGA 15HD接口 |
|
輸出接口 |
2路VGA 15HD接口 |
|
輸入電平 |
0.5V- 5.0V p-p,: |
|
輸出電平 |
4.0V-5.0V p-p |
|
阻抗 |
輸入:75Ω 輸出:75 Ω |
|
通訊參數 |
波特率:1200 數據位:8 停止位:1 |
|
規格 |
|
|
工作電壓 |
AC100V/220V |
|
功耗 |
350W |
|
工作環境溫度 |
-10° ~ +60°C |
|
尺寸(mm) |
485(L)X171(W)X45(H) |
|
重量 |
約2kg |
