指揮中心多媒體視頻led顯示屏小間距係統整體設計

設計要求：滿足指揮中心所有調度、顯示、遠程操控等需求


，具有較強的前瞻性
；

設計如下：

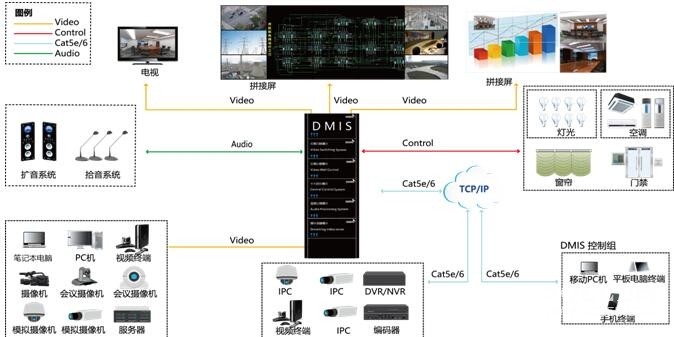

多媒體視頻顯示係統分為視頻信號采集係統、遠程控製係統、語音係統、大屏幕顯示係統與及可視化協作係統。

設計說明：指揮大廳具有大數據雲傳送功能及大數據處理，包括采集信息、指揮信息等。市內所監控管網分區域接入到指揮大廳，各區劃分大屏顯示區域
，特別行動組信息不作為平時顯示，僅出現險情時顯示（如航拍組、單兵作戰組、特別車輛情況顯示）。整體指揮大廳分為指揮係統
、顯示係統、燈光係統、音頻係統、空調係統、會議係統、電力係統及大數據存儲處理係統構成，每個子係統都由可視化協作係統搭建，由可視化協作係統管控各係統權限。

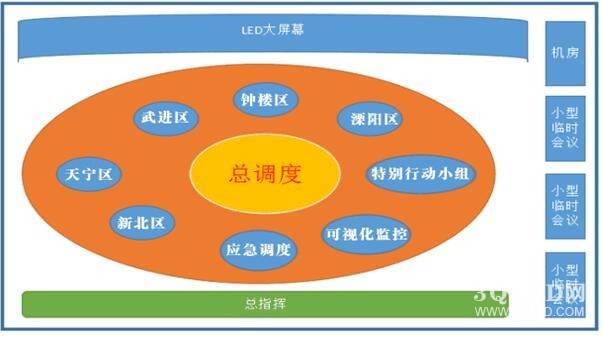

分係統描述

指揮係統：有總指揮

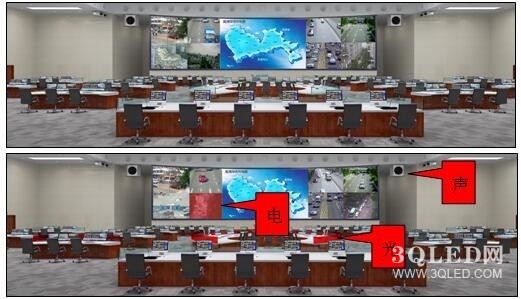

、調度中心、各區域指揮，各係統中包含了桌麵式顯示係統、音頻係統、燈deng光guang係xi統tong。區qu域yu中zhong出chu現xian重zhong大da險xian情qing，由you各ge區qu域yu分fen控kong發fa出chu聲sheng光guang信xin號hao，提ti示shi出chu現xian異yi常chang。總zong指zhi揮hui商shang討tao後hou，做zuo出chu指zhi令ling給gei調tiao度du中zhong心xin，由you調tiao度du中zhong心xin執zhi行xing，發fa送song給gei公gong安an、消防
、交通

、醫療係統等，做出處理。

顯示係統：由大屏作為係統主顯示，有調度中心統一劃分區域，總指揮、調度中心、各ge區qu域yu指zhi揮hui均jun有you桌zhuo麵mian顯xian示shi設she備bei
，監jian控kong管guan網wang全quan部bu接jie入ru顯xian示shi係xi統tong
，並bing預yu留liu足zu夠gou多duo的de備bei用yong接jie入ru點dian，以yi備bei特te別bie行xing動dong組zu使shi用yong，每mei個ge會hui議yi室shi都dou接jie入ru顯xian示shi係xi統tong。

燈光係統：主要是由大廳燈光照明
、異常情況顯示、應急燈顯示等；

音頻係統：各區域監控管網音頻也接入到係統中，每個單係統中有音頻係統：

空調係統：空調係統相應也接入協作係統中，由調度中心提前設定；

會議係統：大廳內部的會議係統由協作係統處理
，會議室中的會議係統接入大廳會議係統，於會議室中處理。

電力係統：采用雙路電源供電，即總進線有兩路，且來自不同的供電單位。兩路供電在配電係統中可以自動進行互投切換（配置雙路電源切換裝置STS）。當一路供電發生故障時，能夠自動轉換到另一路。需要在電源輸入端配置防浪湧抑製器。配電設備前端增加交流不間斷電源係統 UPS
，並接入柴油發電機組。

大數據存儲處理係統：用於存儲及處理，各區域反饋上的情況
，整理
、統計。
